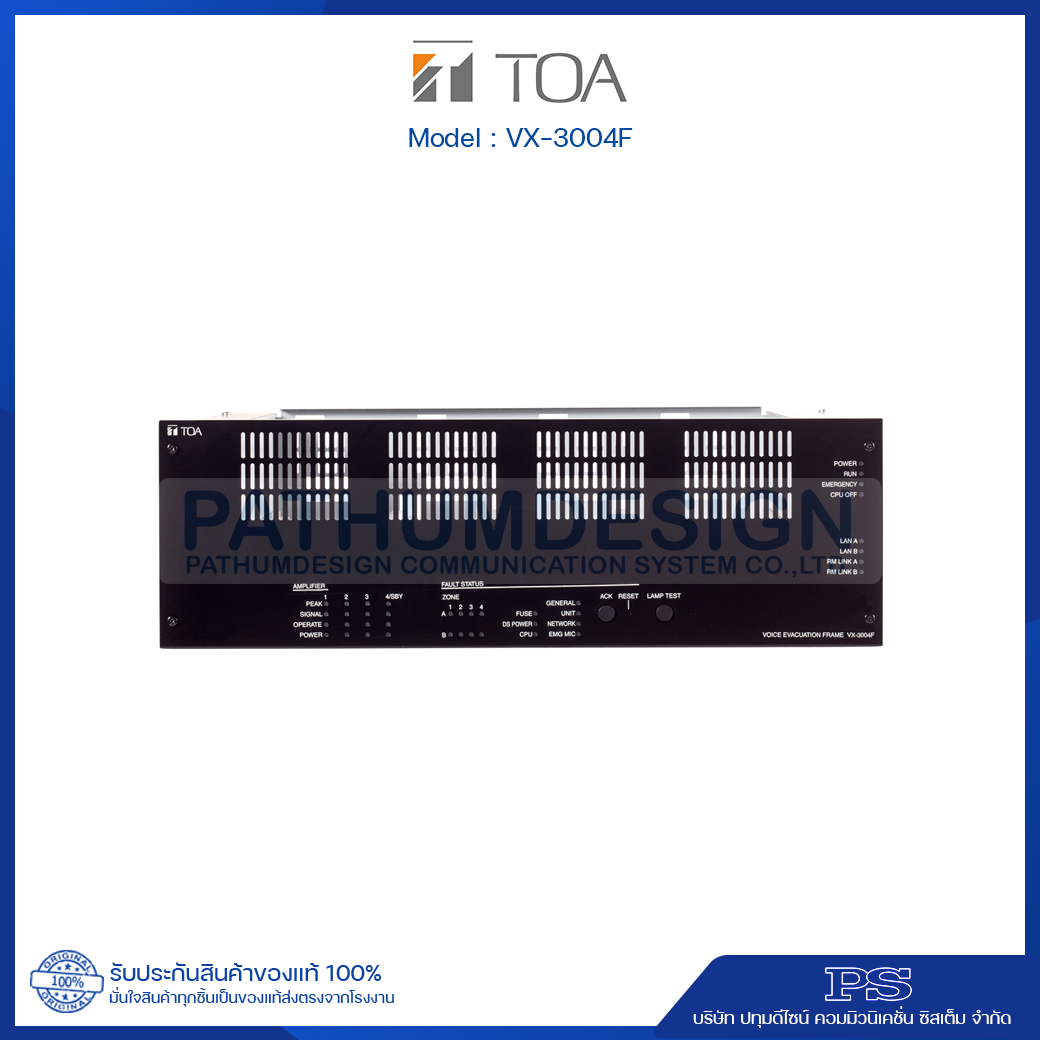

VX-3004F Voice Evacuation Frame 4AB
เป็นอุปกรณ์ที่ออกแบบมาเพื่อควบคุมการประกาศเสียงเพื่อการอพยพของระบบเสียงเพื่อการอพยพแบบติดตั้งบนแร็ค VX-3000 Series ของ TOA ซึ่งเป็นไปตามมาตรฐานยุโรป EN54 สำหรับระบบแจ้งเตือนไฟไหม้ มีขั้วต่ออินพุตเสียงและสามารถส่งสัญญาณเสียงที่ขยายแล้วไปยังสายลำโพงได้เมื่อติดตั้งโมดูลขยายเสียงเสริม สามารถกำหนดให้การออกอากาศเตือนภัยฉุกเฉินมีลำดับความสำคัญสูงกว่าการออกอากาศฉุกเฉินได้ สามารถเปิดใช้งานรูปแบบการออกอากาศฉุกเฉินได้สองรูปแบบพร้อมกัน ระบบนี้ใช้งานร่วมกับเครือข่ายได้และสามารถกำหนดค่าในรูปแบบกระจายได้ คุณสมบัติประกอบด้วยฟังก์ชันต่อไปนี้: ฟังก์ชันการประมวลผลสัญญาณดิจิทัลที่ช่วยให้สามารถปรับแต่งเสียงได้อย่างเหมาะสมสำหรับแหล่งกำเนิดเสียงอินพุตแต่ละแหล่งและพื้นที่เอาต์พุต ฟังก์ชันระงับเสียงสะท้อนที่ระงับเสียงสะท้อนโดยอัตโนมัติเมื่อเกิดขึ้น ฟังก์ชัน VOX ที่ช่วยให้ควบคุมการเริ่ม/หยุดการออกอากาศโดยใช้ทริกเกอร์เสียง และฟังก์ชัน ANC ที่ช่วยควบคุมเสียงรบกวนรอบข้าง (ฟังก์ชัน ANC จะแยกแยะระหว่างเสียงที่ออกมาจากตัวเครื่องและเสียงรบกวนรอบข้าง เสียงที่ออกมาจากตัวเครื่องจะไม่ถูกตรวจจับว่าเป็นเสียงรบกวน) มีไฟแสดงสถานะที่แสดงสถานะต่างๆ เช่น สถานะความผิดพลาดและสถานะสัญญาณของเครื่องขยายเสียง มีช่องสัญญาณเอาต์พุตลำโพง 4 ช่อง โดยแต่ละช่องมีสาย A และ B เพื่อให้สามารถทำซ้ำสายลำโพงได้ สามารถติดตั้งโมดูลเครื่องขยายเสียงได้สูงสุด 4 โมดูล เครื่องขยายเสียง 4 ช่องสัญญาณสามารถใช้ได้ทั้งสำหรับการส่งสัญญาณไปยังโซนหรือโหมดสแตนด์บาย เนื่องจาก VX-3004F มีขั้วต่ออินพุต/เอาต์พุตของเครื่องขยายเสียงสแตนด์บาย ดังนั้นเมื่อติดตั้งแล้ว เครื่องขยายเสียงสแตนด์บายสามารถใช้ร่วมกันได้ระหว่างเครื่อง VX-3000F หลายเครื่อง
Specifications
| Model | VX-3004F |
| Power Source | 20 - 33 V DC, removable terminal block (4 pins) |
| Power Consumption | 24 W (frame only) at 33 V DC input, 90 W (RS Link: 2 A output) at 33 V DC input |
| Indicators | POWER (green) …1, RUN (green) …1, EMERGENCY (red) …1, CPU OFF (red) …1, LAN A (green) …1, LAN B (green) …1, RS LINK A (green) …1, RS LINK B (green) …1 FAULT STATUS (yellow) GENERAL …1, UNIT …1, NETWORK …1, EMG MIC …1, FUSE …1, POWER …1, CPU …1, ZONE …8 AMPLIFIER PEAK (red) …4, SIGNAL (green) …4, OPERATE (green) …4, POWER (green) …4 |
| Operation | Fault Control Switch …2 (ACK/RESET) Test Switch …1 (LAMP TEST) Setting Switch: ID NUMBER, RESET, IMPEDANCE, Setting (internal front panel) |
| LAN A, B | Number of Connectors: 2 (LAN A, LAN B) Network I/F: 100BASE-TX Network Protocol: TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP Spanning tree Protocol: RSTP Audio Transmission System: TOA Packet Audio (*1) Audio Encoding Method: PCM Audio Sampling Frequency: 48 kHz Audio Quantifying Bit Number: 16 bits Connection Device: Other VX-3004F, VX-3008F, VX-3016F, NX-300, VX-3000PM, VX-3000CT, Switching HUB Connector: RJ45 connector Connection Cable: Category 5 twisted pair cable (CAT5) Number of Stages of Cascade connection: UP to 7 Maximum Cable Distance: 100 m (328.08 ft) |
| RS Link A, B | Number of Connectors: 2 (RS LINK A, RS LINK B) Audio input level: 0 dB (*2) Power feed: Max. 1 A per connector Connector: RJ45 connector Connection Cable: Shielded Category 5 twisted pair cable (CAT5-STP) Maximum Cable Distance: 1200 m (3937.01 ft) |
| DS Link | Connection Device: DS LINK of Power supply units Connector: RJ45 connector Connection Cable: Shielded Category 5 twisted pair cable (CAT5-STP) Maximum Cable Distance: 5 m (16.4 ft) |
| Analog Link | Number of Connectors: 1 input, 1 output Connection Device: Other VX-3004F, VX-3008F, VX-3016F Connector: RJ45 connector Connection Cable: Shielded Category 5 twisted pair cable (CAT5-STP) Maximum Cable Distance: 800 m (2624.67 ft) |
| Control Input 1, 2 | 16 inputs, no-voltage make contact input, open voltage: 24 V DC, short-circuit current: 2 mA Fault Detection System: Short circuit, Open circuit, Method: Voltage detect Connector: RJ45 connector Connection Cable: Shielded Category 5 twisted pair cable (CAT5-STP) |
| Emergency Control IN | Input 2: Isolated voltage input, -24 to +24 V Connector: RJ45 connector Connection Cable: Category 5 twisted pair cable (CAT5) |
| VOX Function | Threshold: -60 to 0 dB (1 dB steps) Hysteresis: 0 to +10 dB, Hold time: 10 ms - 10 s Settable for each audio input |
| Control Output 1, 2 | General outputs : 8 with CONTROL OUTPUT 1 Exclusive outputs : 3 with CONTROL OUTPUT 2 GENERAL FAULT, CPU FAULT, CPU OFF No-voltage make contact, electrical contact output, control current: 10 mA, withstand voltage: 28 V DC Connector: RJ45 connector Connection Cable: Shielded Category 5 twisted pair cable (CAT5-STP) |
| ATT/Control Output | 8 outputs, no-voltage make contact, relay contact (NC, NO, C), control current: 2 mA to 5 A, withstand voltage: 125 V AC, 40 V DC Connector: Removable terminal block (12 pins) …2 |
| Audio Input 1, 2, 3, 4 | 4 inputs Sensitivity: LINE: -20 dB (*2), MIC: -60 dB (*2) LINE/MIC/ANC Sensor (changeable with setting software) Gain Control: volume adjustable with volume control (internal front panel) - ∞ to 0 dB Input Impedance: 47 kΩ, electronically-balanced Frequency Response: 40 Hz - 20 kHz ±1 dB (at DA CONTROL LINK, 0 dB output) Distortion: 1% or less (at DA CONTROL LINK, 0 dB output, 1 kHz) Signal to Noise Ratio: 60 dB or more (at DA CONTROL LINK, A-weighted) Phantom Power Supply: 24 V DC, can be set with setting software Connector: Removable terminal block (6 pins) …2 |
